foto sistema DWS

DWS

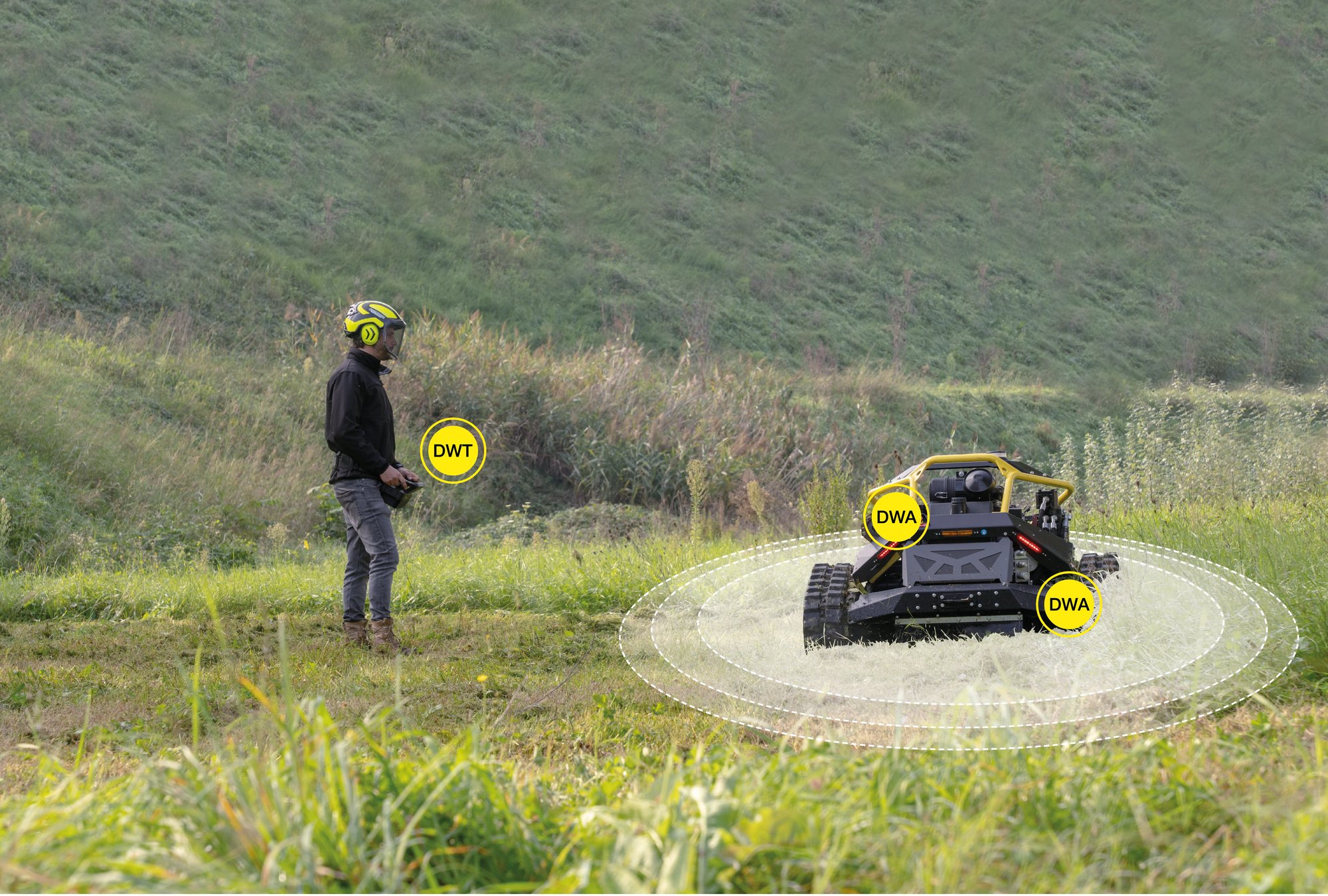

Il DWS (Distance Warning System) monitora la distanza tra operatore e macchina. Permette di creare zone operative personalizzate, ognuna con funzioni dedicate, per una gestione più sicura ed efficiente del lavoro.

Funzionalità del DWS

AVVISO DI DISTANZA

DWS-concetto-1-1

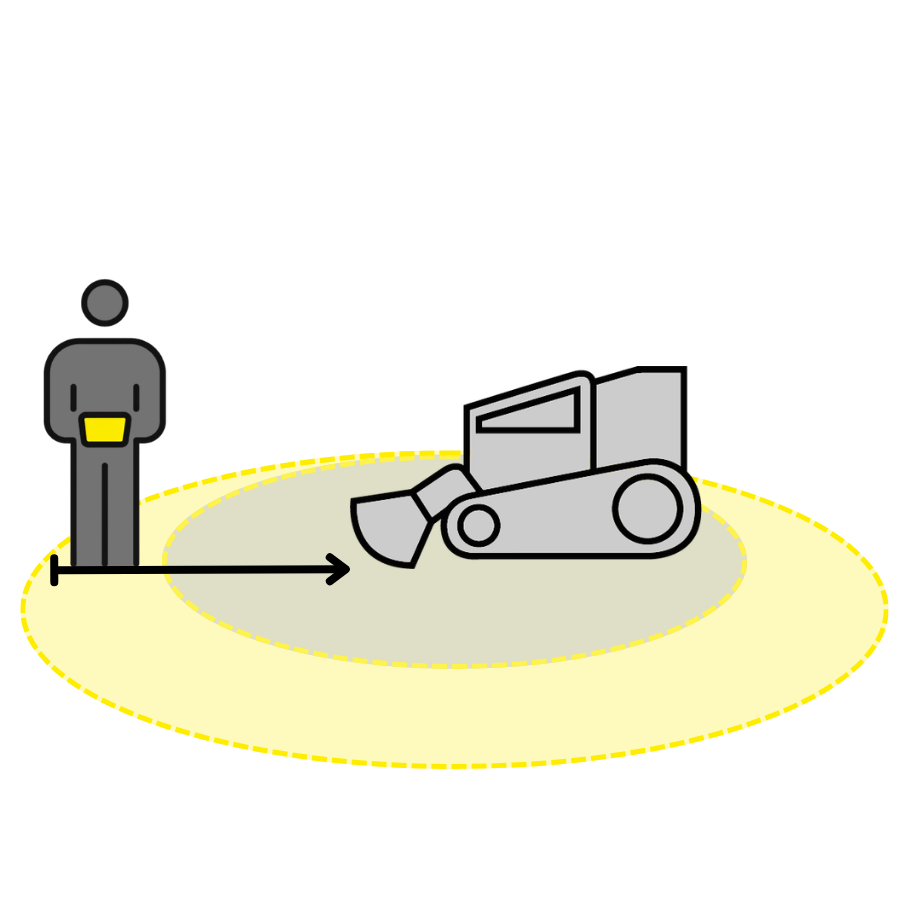

AVVISO DI DISTANZA

Consente di monitorare la distanza tra operatore e macchina e di attivare un avviso acustico e/o visivo sul radiocomando o sulla macchina al superamento di una soglia preimpostata.

VINCOLO ACCENSIONE

DWS-concetto-2-2

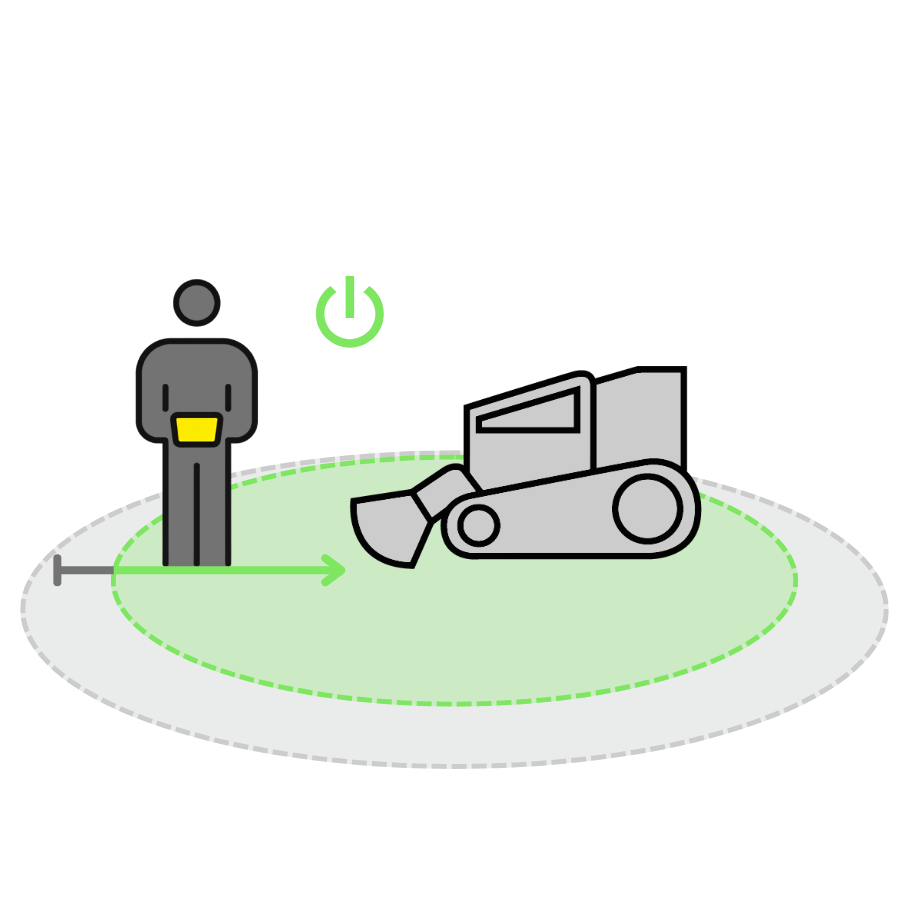

VINCOLO ACCENSIONE

Consente di avviare la macchina solo ad una determinata distanza. Una volta avviata, il radiocomando può essere utilizzato senza limitazioni.

CONSENSO COMANDI

DWS-concetto-3-3

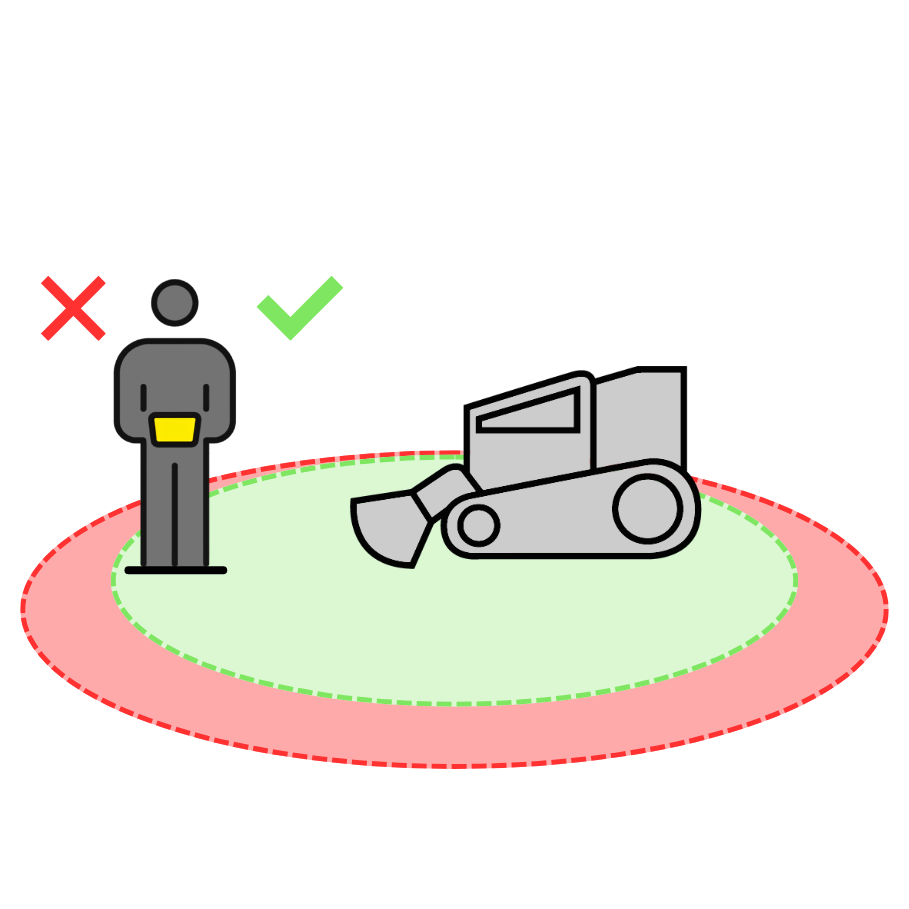

CONSENSO COMANDI

Consente di sbloccare i comandi solo quando il radiocomando si trova a una distanza prestabilita dalla macchina.



Composizione del DWS

foto-grafica DWS-DWA (1)

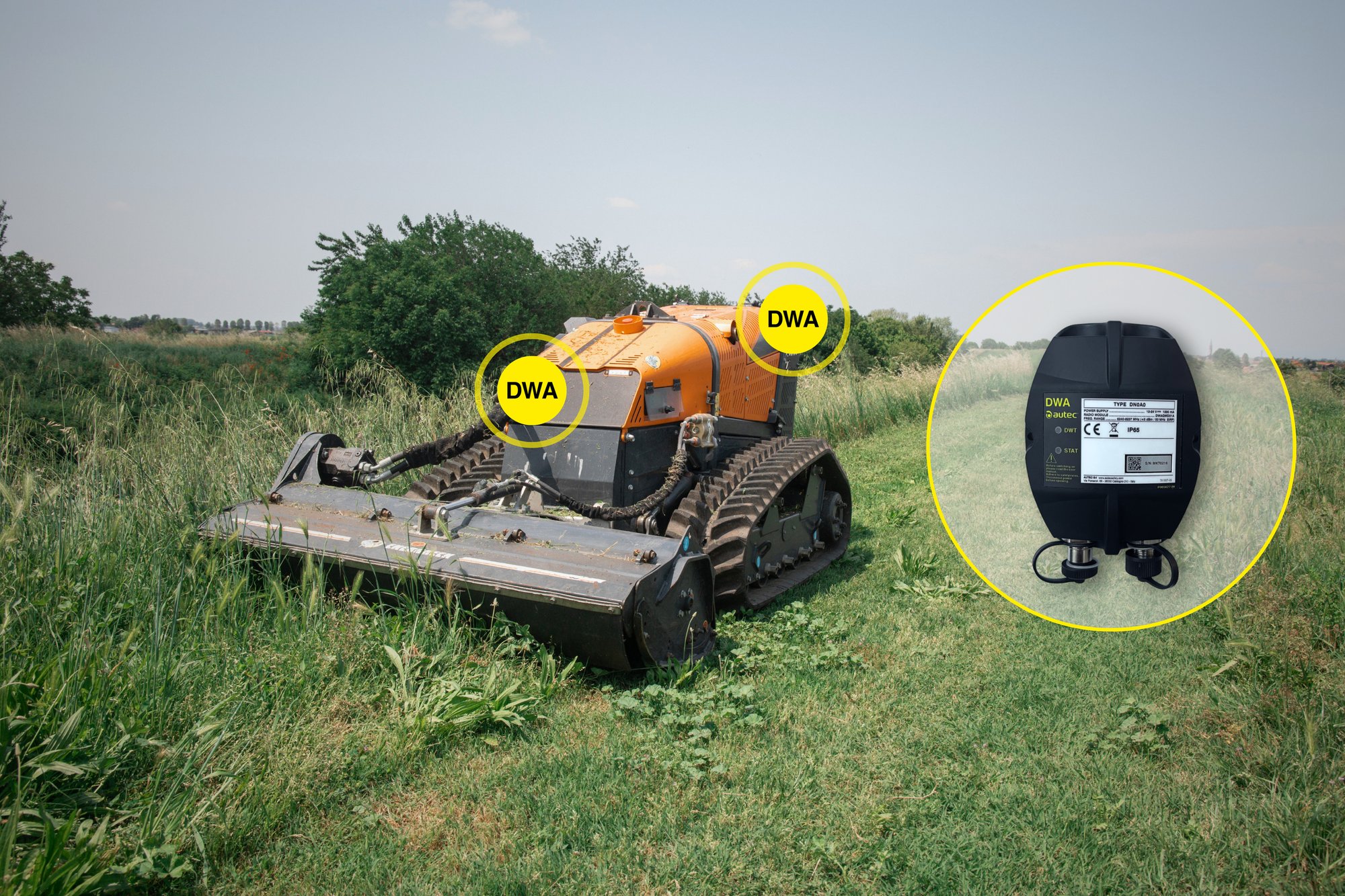

DWA

L'ancora DWA è un'unità fissa installata sulla macchina. Il sistema può prevedere l'impiego di una o più ancore, fino a un massimo di cinque.

Grazie alle dimensioni compatte e alla struttura assimilabile a quella di una piccola unità ricevente (base station), la DWA può essere installata e maneggiata senza particolari precauzioni, anche durante attività di assistenza o retrofit post-vendita.

foto-grafica DWS-DWT

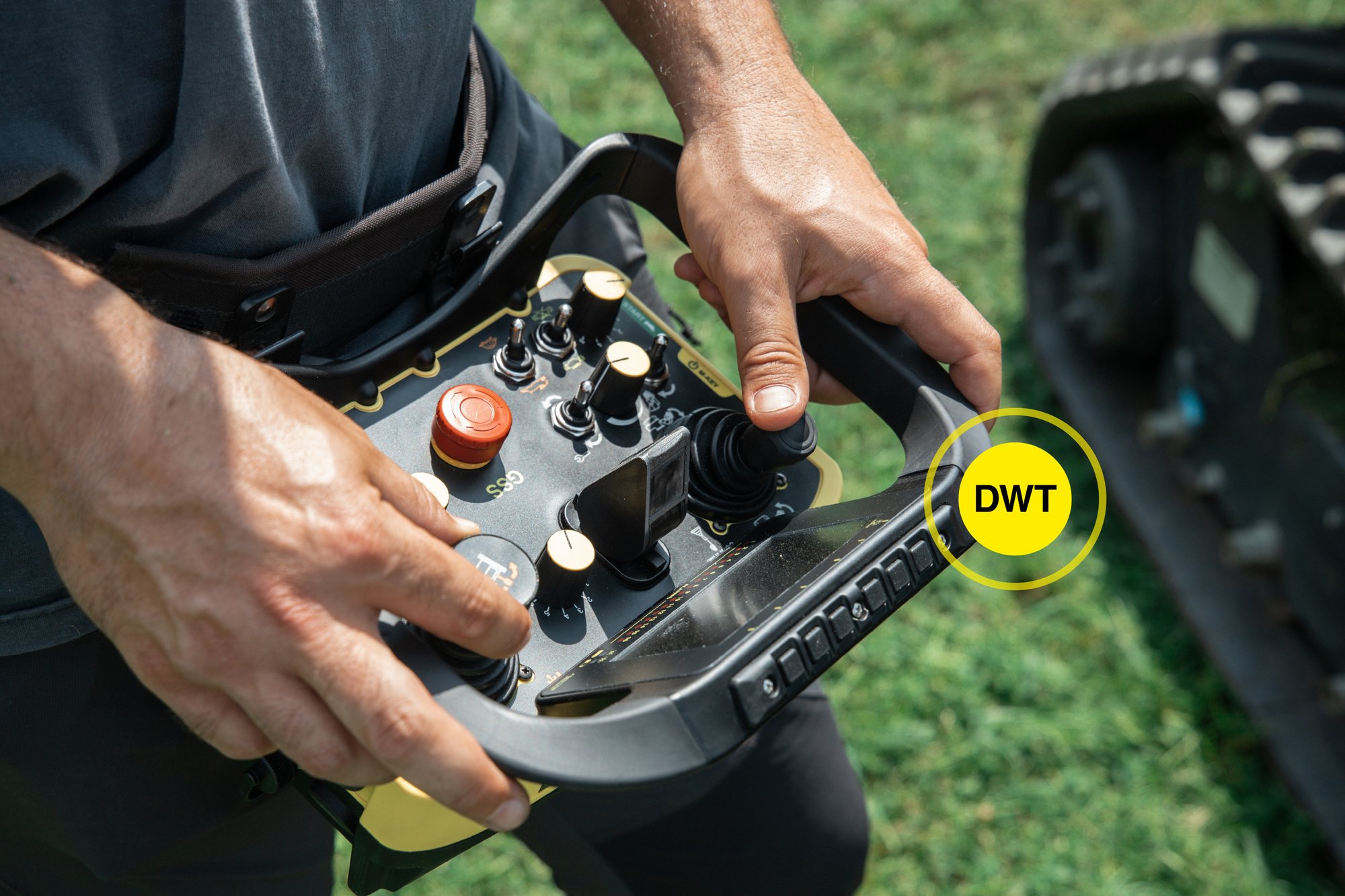

DWT

Il tag DWT è una scheda elettronica integrata direttamente nell'unità trasmittente (remote station). Questo garantisce affidabilità operativa e protezione del dispositivo durante le normali condizioni di utilizzo.

Scheda tecnica del DWS



Tensione di alimentazione (DWA)

12/24 V (range 7–33 V)

Corrente massima assorbita (DWA)

200 mA

Grado di protezione (DWA)

IP65

 Frequenza

 UWB (range ca. 6–8,5 GHz)

 Certificati e conformità direttiva RED (2014/53/UE)

 direttiva RED (2014/53/UE)

Connettori interfaccia

M12

 Portata massima operativa

 raccomandato ≤ 25 m (in visibilità diretta può superare i 50 m)

 Accuratezza della misura della distanza

 in condizioni statiche variazioni entro ±10 cm;
 possibilità di azzeramento offset

 Direttiva RED (2014/53/UE)

 6 uscite PNP

 Configurabilità via CAN

 parametri CANOpen e funzionalità uscite digitali

 Dimensioni

 102×140×50 mm

 Peso

 350 g

 Fissaggio

 2 viti e/o 4 magneti
