Sistema VFM (Módulo de Realimentação de Vídeo)

Projetado para melhorar o desempenho enviando imagens coloridas em tempo real do ambiente de trabalho para a tela



VISIBILIDADE AMPLA

A transmissão em tempo real de imagens coloridas do ambiente de trabalho permite melhorar o desempenho, especialmente em situações em que o operador precisa monitorar pontos cegos da máquina.

FUNÇÃO SOBREPOSTA

Graças à função sobreposta, as imagens da câmera, dados e quaisquer alertas ou alarmes podem ser configurados para aparecer simultaneamente em exibição.

MONITORAMENTO DE VÍDEO SUAVE

Uma das forças do sistema VFM (Video Feedback Module) é a latência de imagem inferior a 120 milissegundos. Isso permite que o operador visualize imagens em tempo real.

VERSATILIDADE

Dois tipos diferentes de câmeras Brigade estão disponíveis: a série Elite e a série Select, cada uma com características técnicas distintas. Além disso, o sistema pode ser personalizado com câmeras escolhidas pelo cliente de acordo com suas necessidades, como câmeras térmicas.

Composição do Sistema



O sistema é compatível com os modelos PJM e PJB da série Dynamic+P, operando nas frequências de 870 MHz e 915 MHz.

Consiste em uma configuração básica com dois componentes: um Módulo de Feedback de Vídeo e pelo menos uma câmera. A conexão é sempre gerenciada pela Estação Portátil, enquanto a Estação Base opera completamente independentemente da conexão, evitando assim interferências potenciais entre o sistema de vídeo e a operação da máquina.

O Sistema VFM (Módulo de Realimentação de Vídeo)

Duas configurações estão disponíveis: VFM Full e VFM Lite, que diferem principalmente pelo número de câmeras que podem ser conectadas ao sistema: duas na configuração Lite e quatro na configuração Full. Em ambas as soluções, a seleção da câmera a exibir é feita a partir da tela.

pjm_opzione_3 - Copia

Ficha Técnica do Sistema VFM





VFM Lite

VFM Full

Entradas

2

4

Fluxos simultâneos

2

2

Dimensões

230x150x80 mm

230x150x80 mm

Rede

Wi-Fi

Wi-Fi + Ethernet

Latência

< 120 ms

< 120 ms

Faixa de operação do Video

100 m open area

100 m open area
Cameras

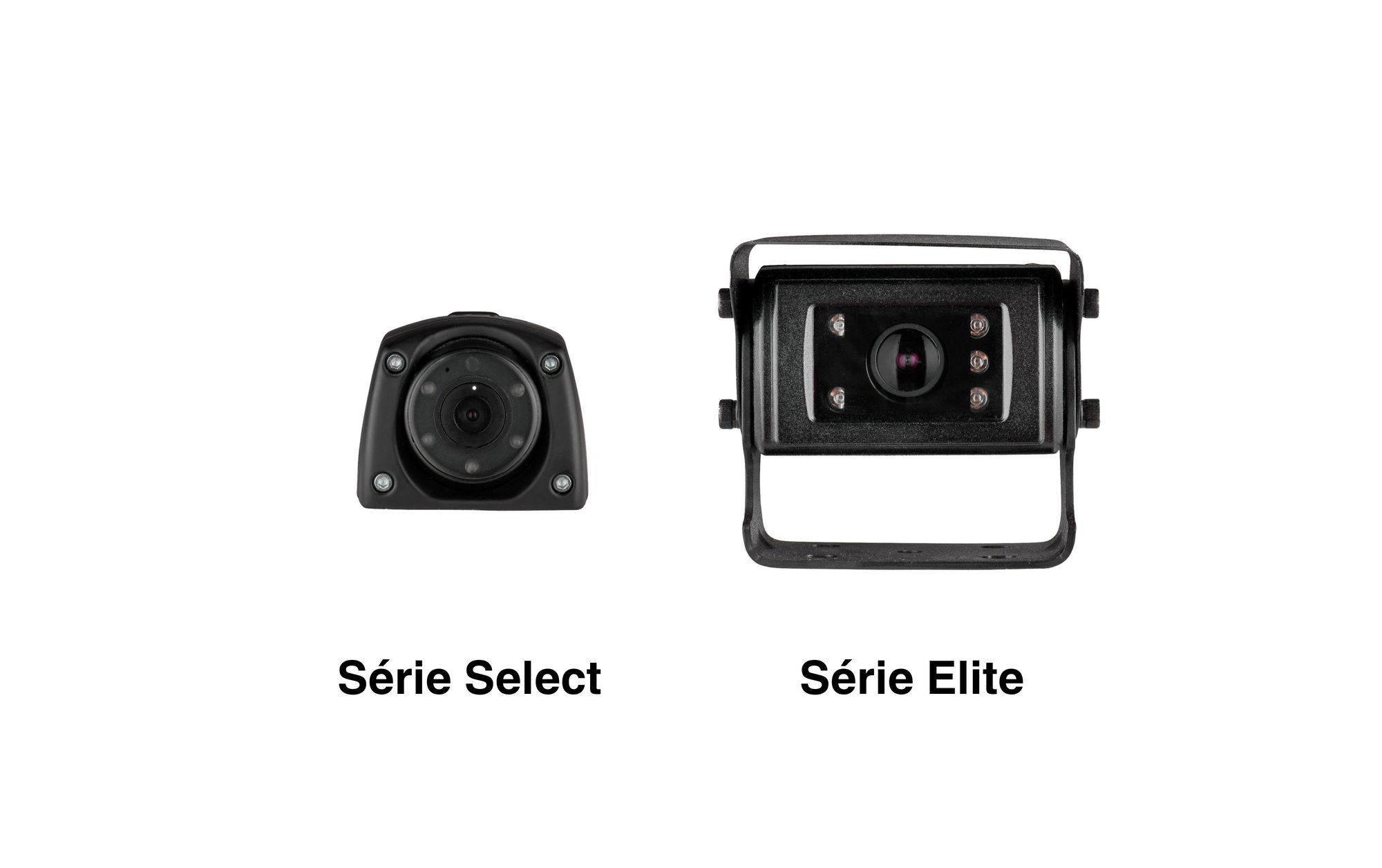

Existem dois tipos diferentes de câmeras Brigade disponíveis: a Série Select e a Série Elite, cada uma com especificações técnicas distintas. Além disso, o sistema pode ser personalizado com câmeras escolhidas pelo cliente de acordo com suas necessidades, como câmeras térmicas.

Copia di Serie Select (3)-1

Ficha Técnica para câmeras





Série Select

Série Elite

Dimensões Gerais

57x70x42 mm (2.2x2.7x1.6 in)

86x80x72 mm (3.4x3.1x2.8 in)

Peso

150 g (0.33 lb)

390 g (0.89 lb)

Comprimento dos cabos de conecção

minimum 1 m (3.2 ft)
maximum 40 m (131.2 ft)

minimum 1 m (3.2 ft)
maximum 40 m (131.2 ft)

Número de cores

65 k

65 k

IP câmera

IP69K

IP69K / IP68

IP conetor

IP67

IP67

Temperatura de trabalho

(-30°C)÷(+70°C) / (-22°F)÷(+158°F)

(-40°C)÷(+80°C) / (-40°F)÷(+176°F)

Resolução

976x582 px

752x582 px

Angulo de visão

110° (H), 81° (V), 152° (D)

101° (H), 72° (V), 133° (D)

Visão noturna

Com sensores LED infra-vermelhos

Com sensores LED infra-vermelhos

Descubra o sistema VFM

Entre em contato com nossos especialistas
